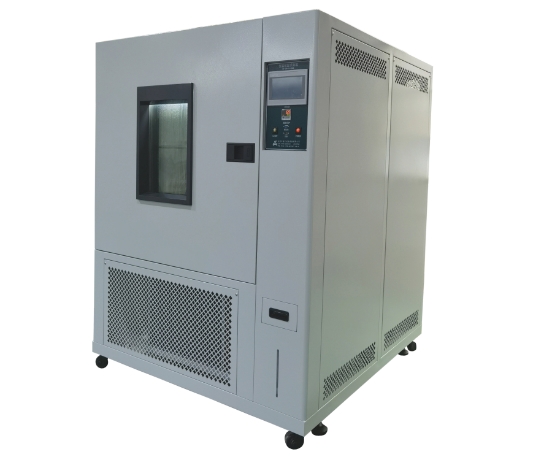

高低溫試驗箱是一種用于測試材料和設備在極端溫度條件下性能的實驗設備。其工作原理基于溫度調節技術，通過模擬高溫和低溫環境來評估樣品的耐受能力。試驗箱通常由溫度控制系統、冷卻系統、加熱系統、風扇系統和數據記錄系統等組成，各部分協同工作以確保環境條件的穩定性和準確性。

　　溫度控制系統

　　溫度控制系統是高低溫試驗箱的核心部分，它負責調節和保持試驗箱內的溫度在設定范圍內。系統通過使用溫度傳感器實時監測箱內的溫度，并通過控制加熱器和冷卻器來調整溫度。試驗箱的溫度范圍通常可以達到-70°C到+180°C，具體范圍根據不同型號和用途有所差異。

　　溫度傳感器常用的類型包括熱電偶和RTD(電阻溫度探測器)。熱電偶由于其較快的響應時間和廣泛的溫度范圍(例如K型熱電偶可測量從-200°C到+1300°C)，在高低溫試驗箱中被廣泛應用。RTD的溫度測量精度較高，適用于要求精密控制的環境。溫度控制系統會根據傳感器的數據通過PID(比例-積分-微分)控制算法來調整加熱器和冷卻器的功率，從而穩定試驗箱內的溫度。

　　加熱系統與冷卻系統

　　加熱系統通常包括電加熱器，這些加熱器通過電流通過電阻絲產生熱量。高低溫試驗箱的加熱器可以是鎧裝電加熱器或鎳鉻合金加熱器。其工作原理是將電流流經電阻絲，產生的熱量被傳導到試驗箱內，使溫度上升。加熱系統能夠在試驗箱中快速升溫，溫度升高速度通常在3°C/min到5°C/min之間，具體速度取決于試驗箱的設計和負載。

　　冷卻系統則采用制冷劑循環的方式來降低溫度。常用的制冷劑有R134a、R404A等，這些制冷劑通過壓縮機進行壓縮和膨脹，改變其物理狀態，從而吸收試驗箱內的熱量。冷卻系統的制冷能力通常用BTU/hr或kW表示，常見的冷卻能力在2kW到20kW之間。冷卻速度通常在2°C/min到3°C/min之間，具體取決于冷卻系統的設計和制冷劑的類型。

　　風扇系統

　　為了確保試驗箱內部溫度均勻，風扇系統被用來實現空氣循環。風扇系統通過將空氣均勻地吹送到試驗箱的各個角落，防止溫度梯度的產生。風扇通常安裝在試驗箱的上部或側面，通過調節風速來控制空氣的流動速度。風速可以通過風扇轉速調節，常見的風速范圍在1m/s到3m/s之間。風扇系統的高效運作有助于加快溫度的均勻性和穩定性。

　　數據記錄系統

　　數據記錄系統用于記錄和監控試驗過程中的各種參數。系統通過溫度傳感器和其他傳感器收集數據，然后將這些數據記錄到計算機或數據記錄儀中。記錄的數據包括試驗箱內的溫度、濕度(在濕熱試驗中)、運行時間等信息。常見的記錄間隔為每分鐘一次或每小時一次，根據試驗要求可以調整。數據記錄系統能夠提供詳細的試驗數據，有助于分析樣品在極端溫度條件下的性能。

　　控制與操作

　　高低溫試驗箱通常配備有操作界面，如觸摸屏或按鈕面板，用戶可以通過這些界面設置試驗參數，如目標溫度、升降溫速率和試驗時間。操作界面提供了便捷的設置和調整功能，用戶可以輸入設定值并啟動試驗程序。試驗箱的自動控制功能可以在設定的溫度范圍內自動調節加熱和冷卻系統，以保持穩定的環境條件。

　　高低溫試驗箱的工作原理通過上述各系統的協同運作實現溫度的精確控制和穩定。其應用范圍包括材料測試、電子產品測試、耐寒和耐熱測試等，通過模擬極端溫度環境，幫助評估和驗證產品的性能和可靠性。

---
