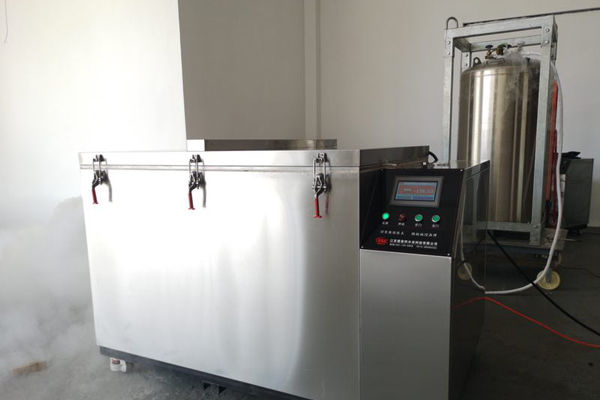

液氮高低溫箱在半導體器件可靠性測試中的應用起著至關重要的作用。隨著電子產品的日益復雜化和對性能要求的提高，半導體器件的可靠性評估已經成為產品開發和制造過程中的關鍵環節?？煽啃詼y(cè)試不僅能夠幫助開發人員和工程師發現潛在的設計問題，還能夠提供數據支持，確保產品在極端溫度環境下的穩定性和耐用性。液氮高低溫箱通過模擬極低溫環境，能夠模擬半導體器件在不同工作條件下的表現，提供更為準確和全面的測試結果。
低溫測試在半導體器件可靠性中的作用
液氮高低溫箱利用液氮的極低溫度特性，將測試設備的溫度降至-196℃，極大地縮短了設備在常溫下所需要經歷的時間，從而更快速地揭示出半導體器件可能存在的潛在缺陷。在半導體器件的高低溫循環測試中，通過對器件在低溫環境下進行不斷的溫度變化處理，可以有效測試其在不同溫度梯度下的可靠性。例如，在一些高精度半導體器件的測試中，溫度的變化會導致器件內部應力發生變化，進而影響器件的電氣性能和結構完整性。
在低溫環境下，一些材料的電導率會發生顯著變化，尤其是金屬材料和半導體材料。在-196℃的極低溫下，半導體器件的晶體結構會變得更加穩定，這時通過模擬器件在極端低溫下的運行情況，可以發現其在常溫環境下無法察覺的故障。例如，半導體晶體管在低溫下可能會發生內部材料的裂紋或應力累積，從而導致性能下降或者徹底失效。
通過液氮高低溫箱進行的低溫可靠性測試還能夠有效識別因溫度變化導致的熱膨脹與收縮問題，這種問題在高功率半導體設備中特別顯著。由于材料的不同熱膨脹系數，器件在高溫與低溫之間的反復切換可能會導致焊點斷裂或者內部結構失效。液氮高低溫箱的溫度變化能夠模擬這一過程，進而為研發人員提供更為細致的數據支持。
典型的低溫測試方法與步驟
在進行液氮高低溫測試時，通常需要遵循一系列具體的測試步驟，以確保測試結果的準確性和可靠性。一個典型的低溫測試流程包括以下幾個步驟：
1.
設備預處理與樣品準備：在進行低溫測試前，首先需要對待測試的半導體器件進行預處理，確保其表面干凈、無雜質。此外，測試樣品通常需要進行標定，以便后續測試數據能夠準確反映實際工作狀態。
2.
設置液氮高低溫箱的溫度范圍與測試周期：液氮高低溫箱的溫度范圍可以從-196℃到室溫之間，部分設備還支持高溫環境測試。在半導體器件的可靠性測試中，常見的測試溫度為-40℃、-60℃、-100℃以及-150℃等。每個溫度點的測試周期和時間長度會根據器件的性能要求以及測試標準的不同而有所變化，一般來說，低溫測試周期通常為數小時至數天不等。
3.
溫度變化速率的控制：溫度變化速率是測試中的關鍵參數之一。一般來說，溫度變化速率需要控制在每分鐘2℃到10℃之間，這樣可以避免過快的溫度變化對樣品造成不可預測的損害。在液氮高低溫箱內，通常會設定一個穩定的溫度梯度，以確保測試過程中的環境溫度變化能夠平穩進行。
4.
數據采集與分析：在測試過程中，液氮高低溫箱會實時監控器件的溫度變化，測試數據會通過與設備連接的監控系統進行采集。這些數據可以包括器件的電流、電壓、溫度變化等信息。通過對這些數據的分析，研發人員可以判斷器件在低溫環境下的表現，以及可能的失效模式。
5.
恢復與后期檢查：測試完成后，器件會被恢復至室溫狀態，并對其進行后期檢查，確保測試結果的完整性與可靠性。此時，研發人員通常會檢查器件的電氣性能，判斷其是否存在因低溫測試而導致的參數偏移或損壞。
高低溫循環測試中的可靠性評估
在高低溫循環測試中，液氮高低溫箱不僅能夠提供穩定的低溫環境，還能夠模擬實際工作中可能遇到的溫度波動。這種溫度波動對半導體器件的影響通常表現為熱循環應力，也就是設備在不同溫度下反復變化所帶來的結構應力。通過這種高低溫循環的方式，測試人員可以更真實地模擬出器件的實際使用環境，進而評估其長期穩定性。
在高低溫循環測試中，液氮高低溫箱的作用尤為重要。對于一些半導體器件，例如功率半導體和傳感器，溫度波動對其長期穩定性有著直接影響。測試中，溫度的急劇變化可以模擬設備在實際應用中的啟停過程，以及由于外界溫度變化而造成的熱膨脹和收縮現象。通過高低溫循環測試，研發人員可以有效識別出在實際工作中可能導致器件失效的因素，進而進行可靠性評估。
高低溫循環測試一般分為多個溫度區間，常見的溫度區間設置為-40℃至125℃，測試周期為數百次的溫度切換循環。對于一些高精度的半導體器件，測試過程中溫度變化的速率和幅度會更加嚴格，目的是模擬更為極端的工作環境。在這個過程中，液氮高低溫箱的穩定性與精確度尤為關鍵，只有通過精準控制溫度變化，才能為半導體器件的可靠性評估提供科學依據。
